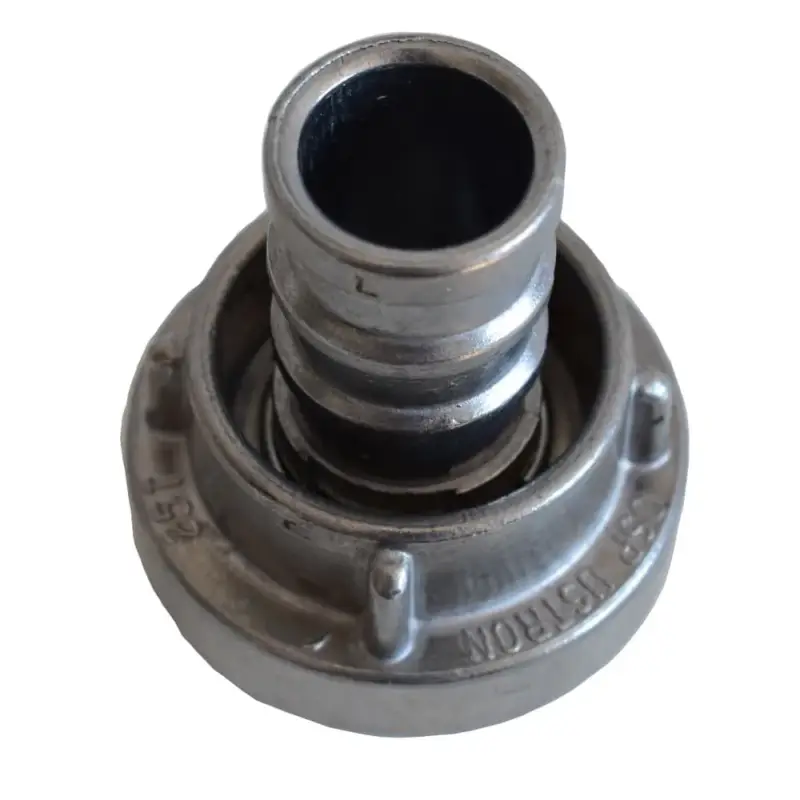

Storz System B Kupplung mit 75mm Tülle DIN 75-B

Storz System Schlauchkupplungen werden oft als Feuerwehrkupplungen bezeichnet.
Es handelt sich um symmetrische, nicht absperrende Kupplungen.
Verbunden werden die Kupplungen, indem die Knaggenteile ineinander gesteckt und gegeneinander verdreht werden .
Die zu kuppelnden Anschlussarmaturen sind auf der Kupplungsseite identisch und können , bei gleicher Grösse, beliebig verbunden werden.

Einsatzbereich:

für Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bau, Schifffahrt, Militär und Katastrophenschutz

Anwendung:

• zum Verschliessen von Kupplungen mit entsprechender Größe
• Schnelles Verbinden und Lösen durch eine 120°-Drehung

Saugkupplung:

Saugkupplungen werden für den Anschluss von Saugschläuchen verwendet.

Festkupplung:

Festkupplungen (Gewindestücke in vielen Varianten) werden für den Anschluss von Schläuchen an Armaturen verwendet. Sie sind auf einer Seite fest mit einem Rohrgewinde auf einer wasserführenden Armatur oder an einem Hydranten verschraubt. Auf der anderen Seite kann man die üblichen Kupplungen eines Druckschlauches oder eines Saugschlauches ankuppeln.

Blindkupplung:

Blindkupplungen (d. h. Abschlussdeckel für temporär nicht verwendete Storz-Anschlüsse) werden als Abschluss an Armaturen zu deren Schutz verwendet (z. B. gegen das Eindringen von Schmutz in Pumpen) und dürfen nicht unter Druck gesetzt werden, wenn die Leitung nicht entspannt werden kann (Unfallgefahr beim Lösen des Blinddeckels unter Druck).

Artikel

Anschluss

Werkstoff

Maß

Knaggenabstand

Arbeitsdruck

D Kupplung m. Tülle

Saugkupplung mit Schlauchtülle

Aluminium

25 mm

31 KA

15 bar

C Kupplung m. Tülle

Saugkupplung mit Schlauchtülle

Aluminium

50 mm

66 KA

15 bar

B Kupplung m. Tülle

Saugkupplung mit Schlauchtülle

Aluminium

75 mm

89 KA

15 bar

D Kupplung m. 3/4″ IG

Festkupplung mit Innengewinde

Aluminium

3/4 Zoll

31 KA

15 bar

D Kupplung m. 1″ IG

Festkupplung mit Innengewinde

Aluminium

1 Zoll

31 KA

15 bar

C Kupplung m. 1″ IG

Festkupplung mit Innengewinde

Aluminium

1 Zoll

66 KA

15 bar

C Kupplung m. 1 1/4″ IG

Festkupplung mit Innengewinde

Aluminium

1 1/4 Zoll

66 KA

15 bar

C Kupplung m. 1 1/2″ IG

Festkupplung mit Innengewinde

Aluminium

1 1/2 Zoll

66 KA

15 bar

C Kupplung m. 2″ IG

Festkupplung mit Innengewinde

Aluminium

2 Zoll

66 KA

15 bar

B Kupplung m. 2″ IG

Festkupplung mit Innengewinde

Aluminium

2 Zoll

89 KA

15 bar

B Kupplung m. 2 1/2″ IG

Festkupplung mit Innengewinde

Aluminium

2 1/2 Zoll

89 KA

15 bar

B Kupplung m. 3″ IG

Festkupplung mit Innengewinde

Aluminium

3 Zoll

89 KA

15 bar

D Kupplung m. 1″ AG

Festkupplung mit Außengewinde

Aluminium

1 Zoll

31 KA

15 bar

C Kupplung m. 1″ AG

Festkupplung mit Außengewinde

Aluminium

1 Zoll

66 KA

15 bar

C Kupplung m. 1 1/4″ AG

Festkupplung mit Außengewinde

Aluminium

1 1/4 Zoll

66 KA

15 bar

C Kupplung m. 1 1/2″ AG

Festkupplung mit Außengewinde

Aluminium

1 1/2 Zoll

66 KA

15 bar

C Kupplung m. 2″ AG

Festkupplung mit Außengewinde

Aluminium

2 Zoll

66 KA

15 bar

B Kupplung m. 2″ AG

Festkupplung mit Außengewinde

Aluminium

2 Zoll

89 KA

15 bar

B Kupplung m. 2 1/2″ AG

Festkupplung mit Außengewinde

Aluminium

2 1/2 Zoll

89 KA

15 bar

B Kupplung m. 3″ AG

Festkupplung mit Außengewinde

Aluminium

3 Zoll

89 KA

15 bar

D Blindkupplung

Blindkupplung mit Kette

Aluminium

–

31 KA

15 bar

C Blindkupplung

Blindkupplung mit Kette

Aluminium

–

66 KA

15 bar

B Blindkupplung

Blindkupplung mit Kette

Aluminium

–

89 KA

15 bar

Reduzierung C-D

Übergangsstück von C auf D

Aluminium

–

66 KA auf 31 KA

15 bar

Reduzierung B-C

Übergangsstück von B auf C

Aluminium

–

89 KA auf 66 KA

15 bar

Reduzierung A-B

Übergangsstück von A auf B

Aluminium

–

133 KA auf 89 KA

15 bar

D Strahlrohr

Strahldüse Typ 25D

Aluminium

1 Zoll

31 KA

–

C Strahlrohr

Strahldüse Typ 52C

Aluminium

2 Zoll

66 KA

–

D Dichtung

Dichtung Typ Storz

NBR

31 KA

–

C Dichtung

Dichtung Typ Storz

NBR
